排ガス処理
排煙脱硫・排煙脱硝
発電所や工場ボイラーから排出される硫黄酸化物、窒素酸化物が含まれるガスを脱硫装置、脱硝装置にて処理します。
スプレー式スクラバー
- 排煙脱硫装置
- 石灰石膏法（湿式）
モレタナ式スクラバー
- 排煙脱硫装置
- 水酸化マグネシウム法、海水法（湿式）、苛性ソーダ法
ネオブリッド式スクラバー
- 排煙脱硫装置
- 海水法（湿式）
触媒接触還元法
- 排煙脱硝装置
- 触媒法（乾式）

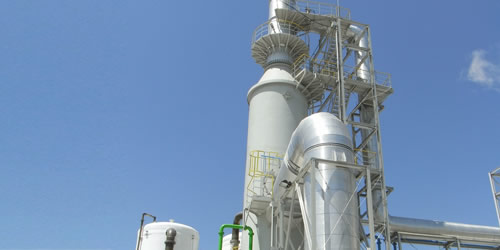

スプレー式スクラバー
- ノズルから吸収液をスプレー状に噴霧してガスと接触させ、ガス中の硫黄酸化物を吸収除去する方式である。
- 1）吸収塔内の圧力損失が低い
2)スケールトラブルが起きにくい

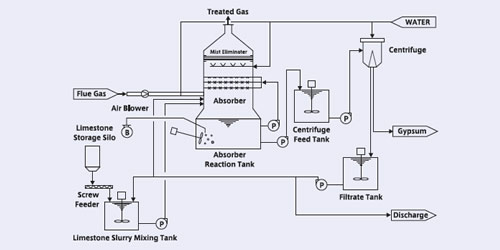

石灰石膏法（湿式）
- 石灰石（CaCO3）をスラリーを吸収剤として使用し、排ガス中のSO2を除去します。吸収されたSO2は石膏として回収します。
- ・石灰石が安価なため、薬品のランニング コストが安い
・副生物である石膏を回収できる
・他の方法と比較して排水量がもっとも少ない
- SO2+CaCO3+1/2H2O
→CaSO3・1/2H2O+CO2
CaSO3・1/2H2O+1/2O2+3/2H2O

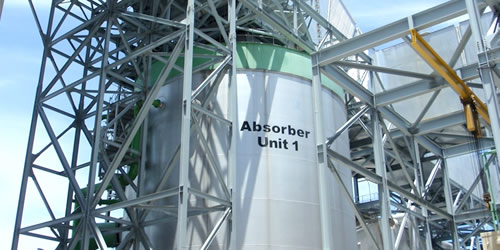

ネオブリッド式スクラバー
- 吸収塔内にモレタナと充填剤を組みあせて、ガス中の硫黄酸化物を効率よく除去します。
- 1）吸収液とガスの接触面積が大きい
2)プロセスがシンプルで、装置がコンパクト

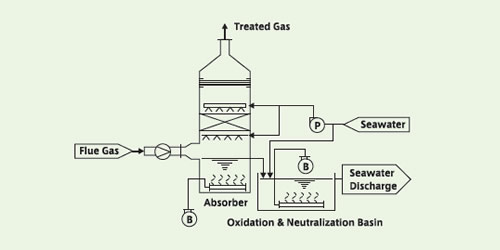

海水法
- 海水を吸収剤として使用し、排ガス中のSO2を除去します。吸収されたSO2は、曝気により可溶性の硫酸塩に戻された後、海へ放流されます。
- ・吸収剤は海水のみで、薬品が不要
・プロセスがシンプルで運転で、運転保守が容易
・吸収後に副生成物がない
・吸収液は曝気後に海に放流できる - SO2+H2O → HSO3- + H+
HSO3- +1/2O2 → SO4 2- + H+
HCO3- + H+ → CO2 +H2O

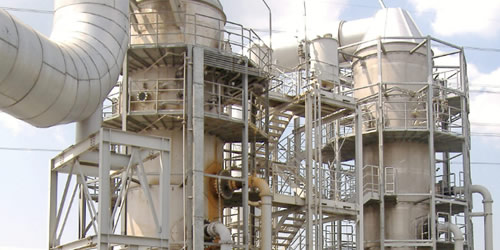

モレタナ式スクラバー
- モレタナは、開口率が25％～60％と高く設計されている多孔板です。ガスと吸収液の接触効率が非常に高く、ダストを含むガス処理も可能です。
- ・ガス空塔速度が速く、吸収塔が小さい
・ダスト処理性能が高い
・スラリーにも強く付着閉塞がない （セルフクリーニング）

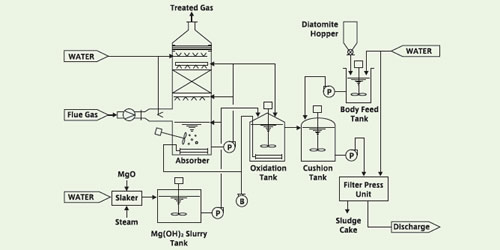

水酸化マグネシウム法 （湿式）
- 水酸化マグネシウム【Mg(OH)2】を吸収剤として，排ガス中SO2を除去します。吸収されたSO2は、MgSO4の水溶液として排出します。
- ・水酸化マグネシウムは石灰に次いで安価である
・プロセスがシンプルで運転保守が容易、装置がコンパクト
・スケールトラブルがない
・酸化処理後のMgSO4はそのまま海に放流できる - SO2+Mg(OH)2 → MgSO3 + H2O
SO2+MgSO3+H2O→Mg(HSO3)2
MgSO3+1/2O2 → MgSO4
海水法
- 海水を吸収剤として使用し、排ガス中のSO2を除去します。吸収されたSO2は、曝気により可溶性の硫酸塩に戻された後、海へ放流されます。
- ・吸収剤は海水のみで、薬品が不要
・プロセスがシンプルで運転で、運転保守が容易
・吸収後に副生成物がない
・吸収液は曝気後に海に放流できる - SO2+H2O → HSO3- + H+
HSO3- +1/2O2 → SO4 2- + H+
HCO3- + H+ → CO2 +H2O

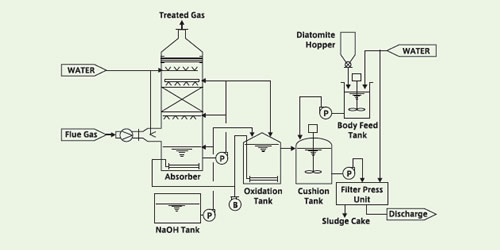

苛性ソーダ法
- 苛性ソーダを吸収剤として使用し、排ガス中のSO2を除去します。吸収されたSO2は、Na2SO4の水溶液として排水します。
- ・プロセスがシンプルでメンテナンスが容易
・スケールトラブルが起きない
・脱硫率がもっとも高い
・副生物であるボウ硝を回収できる - SO2+2NaOH → Na2SO3 + H2O
SO2+Na2SO3+H2O → 2NaHSO3
NaHSO3+NaOH → Na2SO3 +H2O
Na2SO3 + 1/2O2 → Na2SO4
